Hay dos opciones para el módulo NCM, NCM102Ah-1P6S o NMC177Ah 1P4S. Ambos módulos se ajustan al Estándar DE LA Asociación Alemana DE LA Industria Automotriz (Ver Band der Automobilindustrie). Los módulos VDA brindan múltiples opciones de configuración de celdas con flexibilidad bajo demanda para un desarrollo de diseño mínimo. Los módulos VDA de Litio Storage son ampliamente utilizados en vehículos eléctricos debido a su súper calidad y producción en masa estable.

Turismos eléctricos
Autobús eléctrico y camiones
Vehículos eléctricos ligeros

Listas de módulos NCM

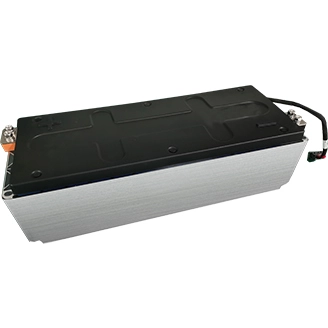

Módulo de BATERÍA NCM 58AH 2P7S

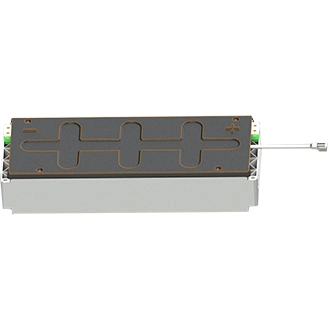

Módulo MEB NCM 113AH 2P8S

Módulo NCM102Ah 1P6S VDA

Módulo NCM177Ah 1P4S VDA

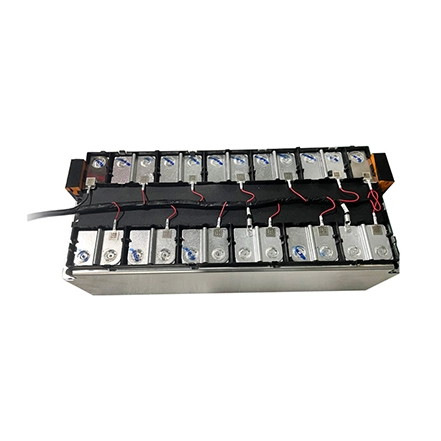

MÓDULO NCM51Ah 1P12S VDA

MÓDULO NCM114Ah 1P6S VDA

Certificaciones del Módulo NCM

Tipo de celda

Sistema de Gestión de Calidad

Certificación de productos

ISO-9001

IATF16949

ISO-14001

ISO-45001

GB/T 31485-2015

GB/T 31486-2015

GB/T 31484-2015

GB/T 36276-2018

GB 38031-2020

GB/T 31467,3-2015

IEC62619

UL1642

UL9540

UL1973

CE-Directiva de la batería/RoHS

MSDS

UN38.3

BIS

JET

NCM102Ah

√

NCM177Ah

√

NCM177Ah-1P4S

√

NCM102Ah-1P6S

√

Productos

Célula de batería de litio

 

Módulo de batería de litio

 

Módulo NCM 

 Módulo de BATERÍA NCM 58AH 2P7S

 Módulo MEB NCM 113AH 2P8S

 Módulo NCM102Ah 1P6S VDA

 Módulo NCM177Ah 1P4S VDA

 MÓDULO NCM51Ah 1P12S VDA

 MÓDULO NCM114Ah 1P6S VDA

Módulo LFP 

Paquete de batería de bajo voltaje inteligente FLT

 

FLEXI PACK para sistema de batería de alto voltaje

 

Sistema de almacenamiento de energía de la batería

 

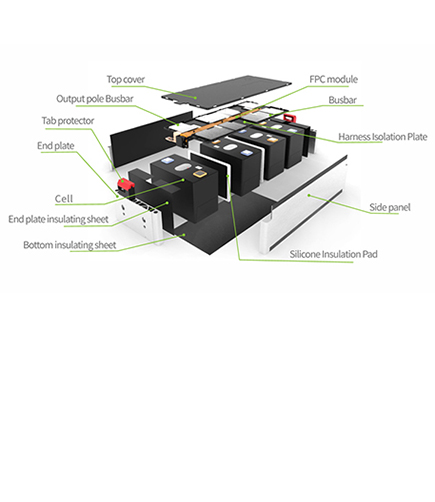

¿Cuál es la estructura del módulo VDA?

01.

Placa final

02.

Almohadilla de aislamiento de silicona

03.

Protección de alto voltaje

04.

Placa lateral

05.

Placa de aislamiento de arnés

 Placa final

Marco de aleación de aluminio, perfiles de aluminio extruido para mayor resistencia.
Soldadura láser, resistencia de soldadura hasta 200N/mm
La fuerza puede cumplir con la fuerza de expansión del núcleo EOL25000N

 Almohadilla de aislamiento de silicona

Cumplir con los requisitos de la Norma Nacional China sobre una fuga térmica.
Cumplir con la prueba de nivel de módulo de fuga térmica, terminal de una sola célula fuera de control, células adyacentes, no terminal fuera de control
Rendimiento DE SEGURIDAD mejorado

 Protección de alto voltaje

El torque de la tuerca cumple 12N · M y 6 veces: sin agrietamiento, sin daños, alta resistencia.
Protector de color para hacer distinción de polaridad positiva y negativa
Protección de aislamiento

 Placa lateral

Moldeo de estampado de aluminio de una sola vez
La película de prensado en caliente tiene una resistencia de unión de hasta 8Mpa.
El aislamiento cumple con DC500V, 500MΩ y el voltaje cumple con DC2700V, 60S, corriente de fuga <1mA

 Placa de aislamiento de arnés

Colección FPC, alto grado de integración, Colección precisa
Soldadura láser de barra colectora, tensión de hasta 3000N
FPC adopta la soldadura de chapa de níquel, que es diferente de la soldadura de alambre de aluminio y tiene una mayor resistencia
FPC adopta el remachado en caliente para mejorar la seguridad del ciclo largo
Busbar pasa la prueba de swing de largo período
